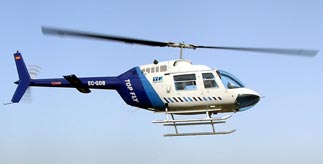

Un helicóptero con sistema de mapeo digital integra la más novedosa tecnología de mapeo de imágenes láser y digital, pero el método de sondeo ha sido comparada decididamente como una actividad de baja tecnología, como lo es cortar el césped.



FLI-MAP400 introducido por Fugro SESL Geomatics LTD, puede ser utilizado para producir modelos de relieves digitales, mapeo de contornos y desniveles, planes de locación de equipos  el recorrido de un oleoducto y caminos de acceso.



Con un pulso láser de 150.000 pulsos por segundo, el sistema FLI-MAP 400 (Sistema rápido de mapeo con láser) combina el LiDAR ( es la clara detección y clasificación) y técnicas de mapeo con alta resolución, fotos e información de video digital para compilar la información. Tienen receptores de GPS  (en el suelo) que graban la información y al mismo tiempo se graba en el avión.



Al saber la altitud del avión y la posición exacta en cualquier momento, se toman medidas a distancia desde el avión y medidas a distancia hacia el suelo, básicamente se escanea a la tierra de forma tridimensional. Es una integración de diferentes tecnologías.



La analogía de “cortar el césped” proviene del estilo de mapeo con el helicóptero, que vuela hacia delante y hacia atrás, escaneando y definiendo el área, cubriendo el 100% del relieve del terreno.



Utilizar el sistema con un helicóptero es mucho más seguro que utilizarlo con un avión, porque el helicóptero tiene la capacidad de volar a menores altitudes y a menor velocidad.



Coloca más puntos por metro cuadrado en el suelo, cuanto más despacio sea el viaje.



Los operadores de gas y petróleo encontraran al FLI-MAP 400 como una forma de obtener información para grandes áreas y proyectos.Se obtiene una gran cantidad de información gracias a esta herramienta.



Los estadounidenses esperan que al utilizar esta tecnología sobre su vasto territorio ayude a crear economías a escala y acelere la selección de los lugares de perforación.



La tecnología no es capaz de reemplazar la necesidad de los mapeos tradicionales. Por ejemplo el FLI-MAP no es capaz de identificar información de los limites, del subsuelo o áreas con agua o agua profunda  .El sistema fue introducido a comienzos de este año en Canadá.



Este sistema es simplemente otra forma de recolectar y medir información, se puede realizar a mayor escala y a un ritmo más rápido. Aunque aún se necesita un agrimensor que vaya y realice el trabajo.



Aunque el FLI-MAP es rentable para proyectos importantes, no necesariamente debe ser un área expansiva. La concentración es también un factor principal para lograr economías a gran escala.



Si usted esta buscándolo para utilizarlo para locaciones de equipo y tuberías, por ejemplo el punto de equilibrio, dependiendo donde se encuentra, se encuentra en algún lugar del área probablemente entre 60-110 pozos.



Las vistas de las cámaras incluyen un visión oblicua y una perspectiva vertical. El ángulo de visión oblicua  provee una perspectiva más natural por lo tanto los clientes pueden ver los objetos directamente en frente de ellos, los cuales normalmente no se pueden ver al mirar hacia abajo.



Para los recorridos de las tuberías, se tiene una perspectiva vertical, pero se ve solo una pequeña parte del relieve con una perspectiva vertical.



Si mira un visión oblicua verá a un hombre observando el video, éste podrá notar bien qué clase de terreno va a tener que atravesar la tubería.



Desde el punto de vista ecológico, el sistema no tiene impacto, no necesita que se talen árboles, y no necesita que las tierras sean recorridas físicamente. La densidad del punto láser es de 20 a 25 puntos (aproximadamente) por metro cuadrado a 300 metros de altitud. (El láser, aunque es poderoso, es seguro para la vista del hombre).



No es posible recolectar tanta información con un método tradicional. La gran ventaja es que se obtiene mucha información la cual  da la latitud para realizar más cosas porque se tiene la información a disposición.



El software de Fugro FLIP7 permite ver la LiDAR y la información de imagen. El FLIP7 es el software para procesar el FLI-MAP. Es un paquete de software que combina la posición del helicóptero y la información de la altitud con los datos del sensor de  la LiDAR e imágenes y proporciona una prueba asistida por computadora por encima de los datos del LiDAR. El software también puede facilitarse con el entrenamiento para que el procesamiento de información se pueda realizar en una casa.Ahora un sistema de FLI-MAP 400 esta disponible en todo Norteamérica y otro en Europa, pero un segundo sistema se esta construyendo y estará disponible para utilizar en el continente a fines de este año. El  objetivo principal es tener un sistema que se encuentre basado fuera de Alberta, ya que con un solo sistema disponible en tan vasta área geográfica, una empresa probablemente necesitará esperar algunas semanas antes de conseguir sus servicios.

 <br>

Realmente reduce la tecnología al aspecto económico y se vuelve rentable para utilizarla en una vasta área como la que tienen en Estados Unidos, es por esto que se introduce al mercado de gas y de petróleo y en especial al Oeste de Canadá.



 El helicóptero posee la capacidad de volar a baja altitud y a baja velocidad es por esto que fue elegido como medio para Fugro.
